H사 폭발성 고위험 화학물질 누출 감시 시스템에
LG U+ LTE라우터를 설치했어요.

폭발 등의 위험 요소가 많은 화학물질 생산 설비에서의 사고 예방을 위한 대표적인 적용 사례를 기반으로,

해당 서비스에서 사용된 제품 및 적용 기술에 관해 소개해드리겠습니다.

국내 탑클래스의 화학 공장을 운영하고 있는 H사에서는 누출 시 접촉이나 폭발에 의한 사고 예방을 위해

용액 누출 감시 시스템을 도입하였고

화학 생산 설비는 넓은 지역에 대규모 플랜트로 구성되어 있으며,

안전을 위한 다양한 제약 조건들이 존재해 유선망을 통한 신규 시스템 추가는 거의 불가능하였습니다.

하지만 화학물질 생산 설비는 고위험 생산 설비로서 외부로부터의 위험 요소에 대한 관리가 매우 엄격하여,

통신에 대한 보안이 매우 중요하고, 이러한 제약 조건을 해결하기 위해 자사의 무선 보안 솔루션을 도입한 것이죠!

[서비스 구성]

-LTE U+ P-LTE 적용

-위험물 생산설비 규격에 맞는 방폭 함체 적용

-다양한 인터페이스 지원 (RS232, RS485, Ethernet)

-다양한 센서 연동 (유량계, 누유 감지기, 가스 누출 감지 게이트웨이 등)

-다양한 프로토콜 연동 (MODBUS RTU, MODBUS TCP, Custom Protocol)

[적용 기술]

실시간 모니터링을 위한 서버 연동

-실시간으로 수집된 데이터는 MQTT 프로토콜을 이용해 서버로 데이터.

전용 앱을 통한 센서 데이터 수집

-자사에서 공급하는 센서 관리 전용 앱을 통해 센서 연동.

디지털 센서 연동

-시리얼 포트를 통한 입력되는 사용자 정의 프로토콜 처리.

국가 공인 인증 무선 기술 적용

-자사 공급 무선 게이트웨이에 CC(EAL4) 인증을 받은 SSLVPN Cliennt 탑재.

-SSL VPN을 이용한 전용망 구성.

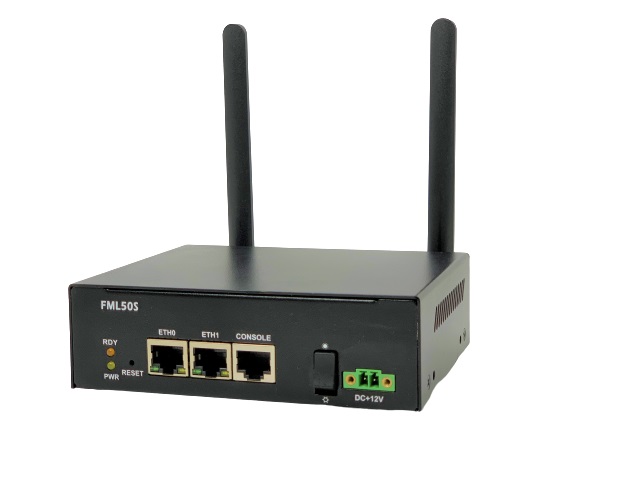

[산업현장 라우터 FML50s]

-LTE 기반 무선 센서 게이트웨이

-센서 데이터 수집을 위한 관리 프로그램 탑재

-RS485 포트를 통한 센서 연동

-SSLVPN Client
